La série DSLS Slitter Rewinder Machine

L'équipement est principalement utilisé pour la production de séparateurs de batteries au lithium.La tâche principale est de diviser le séparateur de batterie au lithium laminé large d'origine en séparateurs de batterie au lithium de tailles et de largeurs différentes en déroulant, le mécanisme de transmission et le mécanisme de découpage, et compléter le processus d'enroulement.

• Fonction

- Mouvement horizontal et mode de remontage avant

- Un grand système d'exploitation homme-machine à écran tactile

- Servo-entraînement à courant alternatif CNC de défilement et de remontage

-Mode de coupe pour le support de couteau à commande électrique horizontal mobile -Configuration standard de couteau droit

- Correction automatique des écarts de déviation

- Fonction antistatique de remontage

          Diagramme du flux de processus

Dépliage → Unité de correction → Transmission → Aplatissement → Coupe circulaire de lame → Transmission → Séparation du film → Re-enroulement supérieur et inférieur
Les déchets d'entretien

Diagramme schématique de l'équipement

• Électricité

1) 3 phases x 400 volts x 50 Hz

2) LeTempérature ambiante: 15 à 45°C

3) Les produitsHumidité de l'air: 40% à 90%

4) Variation de tension: < ± 5%

Spécifications générales

Substrate: séparateur à batterie, épaisseur 5 μm 25 μm

Largeur du substrat: minimum 300 mm, maximum 1350 mm

Système de remontage: méthode de remontage indépendant à double bras

Système de découpage: découpage des lames rotatives

Largeur de coupure:

Retour de remontage à bras unique: 55 mm 200 mm

Retour en arrière synchronisé à double bras standard: 300 mm ∼ 650 mm

Diamètre de dépliage: 500 mm maximum

Diamètre de remontage: maximum 400 mm

Vitesse mécanique: jusqu'à 250 m/min

Vitesse de fonctionnement*: jusqu'à 150 m/min

*Note: la vitesse de fonctionnement réelle dépend des caractéristiques du substrat, de l'uniformité de l'épaisseur, de la largeur de coupe et du niveau de compétence de l'opérateur.

Dimensions de la machine (environ): 2500 mm (L) x 2800 mm (W) x 1500 mm (H) (sous réserve du dessin final)

• Air comprimé

1) Air comprimé propre, exempt d'humidité, de saleté et d'huile

2) Pression (entrer dans l'interface du dispositif): Approximativement 5-6 bar

3) Les produitsPoint de condensation de l'air comprimé: 5°C

• Positionnement de l'équipement

Une fois l'équipement réglé à un niveau, fixez-le avec une plaque de pression et des boulons de dilatation.

Objectif et avantages de l'équipement

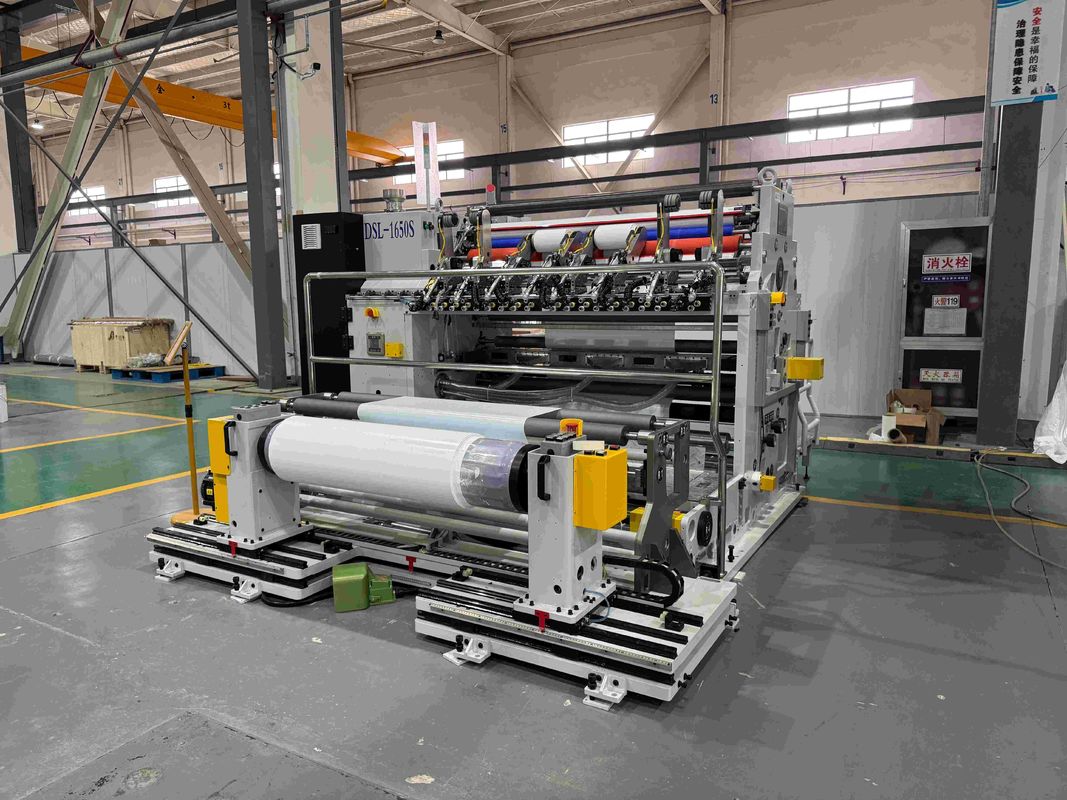

La machine de découpe CNC haute performance DSL-1500S est spécialement conçue pour découper des matériaux flexibles tels que des séparateurs de batteries lithium-ion.

L'équipement comporte les caractéristiques clés suivantes:

Système de remontage indépendant à contrôle servo

Interface homme-machine (HMI) à écran tactile

Servo-entraînements à courant alternatif pour le défilement et le remontage

Porteur de couteau horizontal avec méthode de découpe à lame rotative

Régulation automatique de la tension de défilement

Tensions automatiques de remontage et régulation de la conique

Fonction d'élimination statique à la section de remontage

Espace d'installation réservé au système d'inspection des défauts

Système d'extraction de poussière à l'arbre de découpe (facultatif)

Système de dépoussiérage adhésif des deux côtés du rebond (facultatif)

• Données techniques

Avantages concurrentiels

1Nous offrons des produits de haute qualité à des prix compétitifs;
2. le dédouanement est garanti;
3. Un bon service après-vente;
4- des conditions de paiement flexibles;
5Avec d'excellents produits et des services efficaces, nous sommes bien connus tant au pays qu'à l'étranger.

Notre usine

Notre atelier

Notre client

Questions fréquentes

Q: Est-ce que Dongsheng est une usine ou une société commerciale?
A: Dongsheng est une usine.

Q: Où est située votre usine? Puis-je la visiter avant de passer commande?
R: Bien sûr, bienvenue à visiter notre usine. Notre usine est située à Hefei, Anhui, Chine.

Q: Dans quels pays avez-vous exporté?
R: Nous avons exporté nos produits dans le monde entier, tels que l'Europe, les États-Unis, le Japon, la Corée, l'Inde, etc.

Q: Qu'en est-il de la garantie et du service après-vente?
R: Nous fournissons une garantie de 12 mois et un soutien technique à vie pour toutes les machines.
La réponse est disponible dans les 12 heures, tandis que la solution de dépannage est fournie dans les 48 heures.
