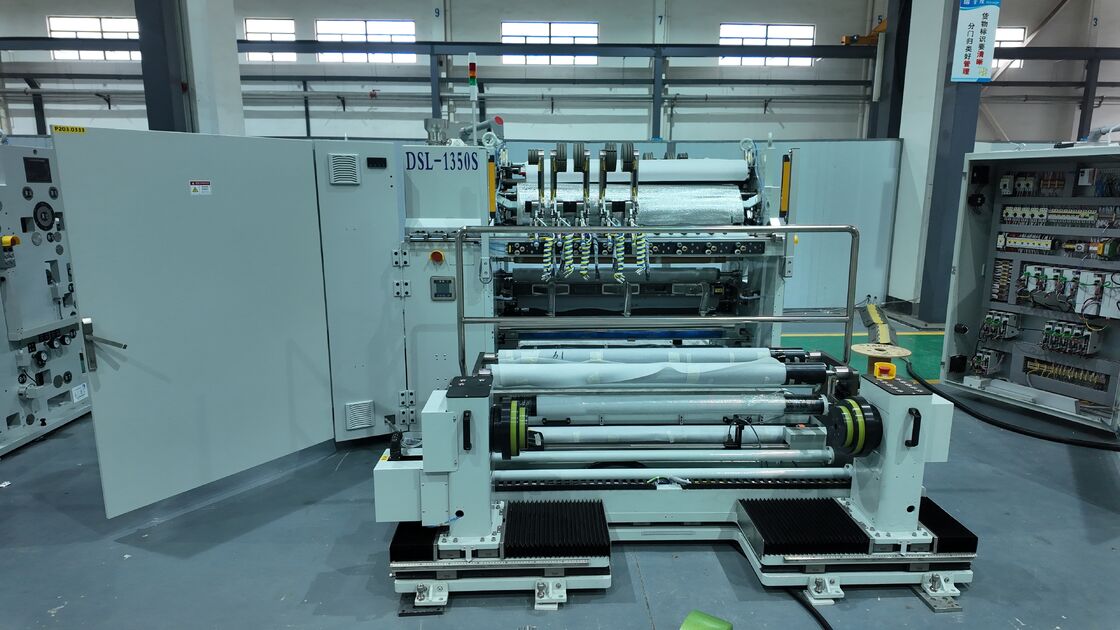

Machine de rebobinage-découpeuse de la série DSLS

L'équipement est principalement utilisé pour la production de refendage de séparateurs de batteries au lithium. La tâche principale est de diviser le séparateur de batterie au lithium laminé large d'origine en séparateurs de batterie au lithium de différentes tailles et largeurs via le déroulement, le mécanisme de transmission et le mécanisme de refendage, et de terminer le processus d'enroulement.

• Fonction

-Mouvement horizontal et mode de remontage frontal

-Un système d'exploitation homme-machine à grand écran tactile

-Déroulage et rembobinage du servomoteur CNC AC

-Porte-couteau à commande électrique mobile horizontal, mode de fente, configuration standard de couteau droit

-Déroulement de la correction automatique des écarts

-Fonction antistatique de rembobinage

          Diagramme de flux de processus

Déroulement → Unité de correction → Transmission → Aplatissement → Refente à lame circulaire → Transmission → Séparation du film → Rembobinage supérieur et inférieur
↳ Couper les déchets

Diagramme schématique de l'équipement

• Électricité

1) triphasé x 400 volts x 50 Hz

2)Température ambiante : 15~45℃

3)Humidité de l'air : 40 % ~ 90 %

4) Variation de tension : <±5 %

Spécifications générales

Substrat : Séparateur de batterie, épaisseur 5 µm – 25 µm

Largeur du substrat : minimum 300 mm, maximum 1 350 mm

Système d'enroulement : méthode de rembobinage indépendante à deux bras

Système de refendage : fendage à lame rotative

Largeur de refendage :

Rembobinage à un seul bras : 55 mm – 200 mm

Rembobinage synchronisé standard à deux bras : 300 mm – 650 mm

Diamètre de déroulement : Maximum 500 mm

Diamètre de rembobinage : maximum 400 mm

Vitesse mécanique : jusqu'à 250 m/min

Vitesse de fonctionnement* : jusqu'à 150 m/min

*Remarque : La vitesse de fonctionnement réelle dépend des caractéristiques du substrat, de l'uniformité de l'épaisseur, de la largeur de refendage et du niveau de compétence de l'opérateur.

Dimensions de la machine (environ) : 2 500 mm (L) x 2 800 mm (L) x 1 500 mm (H) (sous réserve du dessin d'implantation final)

• Air comprimé

1) Air comprimé propre, exempt d'humidité, de saleté et d'huile.

2) Pression (entrant dans l'interface de l'appareil) : env. Jauge 5-6 bars

3)Point de condensation de l'air comprimé : 5℃

• Positionnement de l'équipement

Une fois l'équipement ajusté à un niveau, fixez-le avec une plaque de pression et des boulons à expansion.

Objectif et avantages de l'équipement

La machine de refendage CNC haute performance DSL-1500S est spécialement conçue pour refendre des matériaux flexibles tels que les séparateurs de batteries lithium-ion.

L'équipement comprend les caractéristiques clés suivantes :

Système de rembobinage indépendant servocommandé

Interface homme-machine (IHM) à grand écran tactile

Servomoteurs AC pour le déroulement et le rembobinage

Porte-couteau mobile horizontalement avec méthode de refendage à lame rotative

Contrôle automatique de la tension de déroulement

Tension de rembobinage automatique et contrôle de la conicité

Fonction d'élimination statique au niveau de la section de rembobinage

Espace d'installation réservé pour le système d'inspection des défauts

Système d'extraction de poussière au niveau de l'arbre de refendage (en option)

Système de dépoussiérage adhésif des deux côtés du rembobinage (en option)

• Données techniques
